لأنظمة الطاقة الشمسية المتصلة بالشبكة-وخارجها-الشبكة

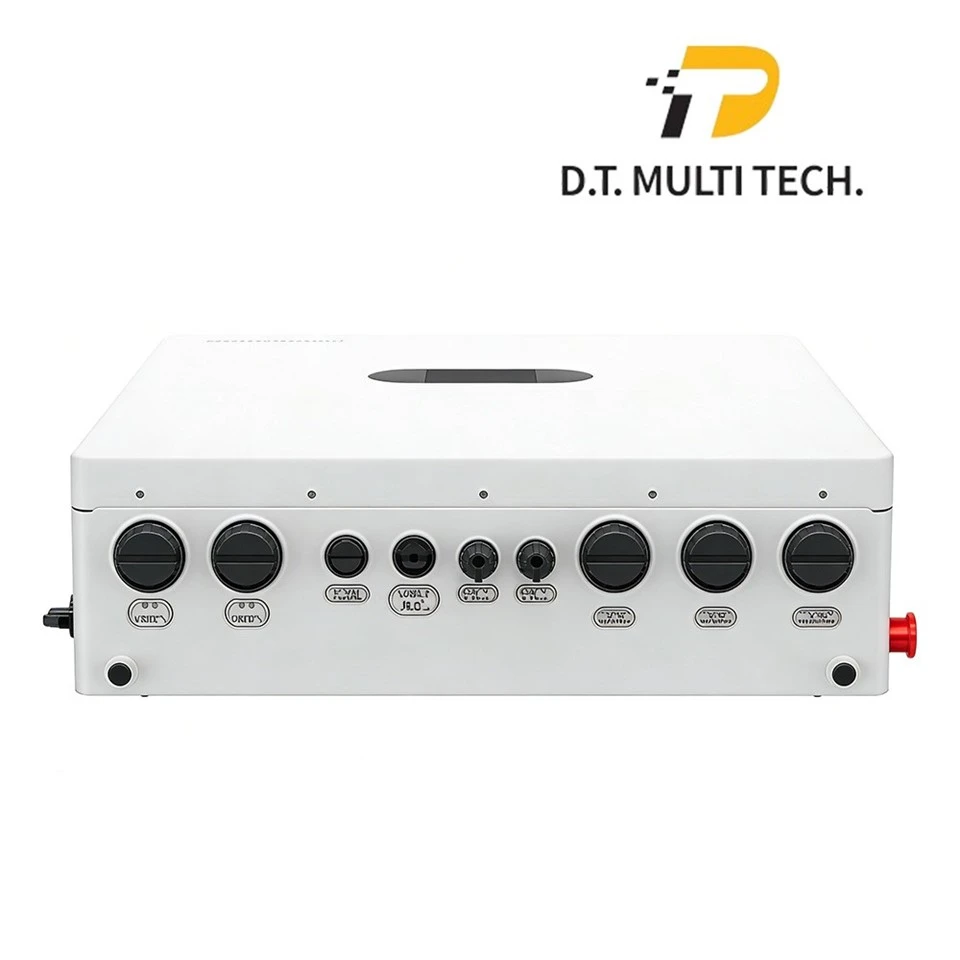

العاكس هجين 48 فولتهو حل للطاقة الشمسية-عالي الأداء مصمم لأنظمة تخزين الطاقة السكنية والتجارية والصناعية الخفيفة. فهو يدمج مدخلات الطاقة الشمسية الكهروضوئية، والتفاعل مع الشبكة، وتخزين البطارية، ودعم المولدات في نظام أساسي واحد موثوق به، مما يتيح إدارة مرنة للطاقة لكل من التطبيقات الموجودة على-الشبكة وخارجها-.
مع أقصى قدر من قوة الإدخال الكهروضوئية24 كيلو واطوإخراج التيار المتردد المستمر20 كيلو واطيعد هذا العاكس الشمسي الهجين مثاليًا للمشاريع التي تتطلب كفاءة عالية وتشغيلًا مستقرًا وتبديلًا سلسًا للطاقة.
تم تصميم هذا العاكس الهجين بقدرة 48 فولت للمحترفين الذين يحتاجون إلى حل عاكس للطاقة الشمسية -مستقر وقابل للتطوير ومستقبلي. سواء تم استخدامه في أنظمة تخزين الطاقة السكنية، أو مشاريع الطاقة الشمسية التجارية، أو تطبيقات الطاقة خارج الشبكة-، فإنه يوفر أداءً موثوقًا مع تكامل مرن للنظام.
وقت التبديل السريع لإمدادات الطاقة السلسة
من وجهة نظر المستخدم، أحد أهم الاهتمامات في النظام الشمسي الهجين هو ما يحدثعندما تنخفض قوة الشبكة فجأة. هذا هو المكان العاكسوقت التبديل أقل من 20 مللي ثانيةتصبح ميزة حاسمة.
في الاستخدام اليومي، تعني قدرة التبديل السريع هذه أنه عند انقطاع التيار الكهربائي، يمكن للعاكس نقل الحمل من الشبكة إلى البطارية والطاقة الشمسية على الفور تقريبًا. بالنسبة لمعظم الأجهزة المنزلية والمعدات المكتبية، يكون الانتقال سلسًا للغاية بحيث لا يلاحظ المستخدمون أي انقطاع على الإطلاق. تظل الأضواء مضاءة، وتستمر أجهزة الكمبيوتر في العمل، وتظل الأجهزة الحساسة مثل أجهزة التوجيه أو أنظمة التحكم متصلة بالإنترنت.
من الناحية العملية، تؤثر هذه المعلمة بشكل مباشر على الراحة والموثوقية. سواء تم تركيب النظام في منزل، أو شركة صغيرة، أو موقع بعيد، فإن وقت التبديل السريع يضمن توصيل الطاقة المستمر ويمنح المستخدمين الثقة في أن نظام الطاقة الخاص بهم سيعمل بالضبط عندما تكون هناك حاجة إليه بشدة.
وصف المنتجات
| دي تي-GEX-1 | ||
| الكهروضوئية (إدخال العاصمة) | الموصى بها كحد أقصى. طاقة الإدخال الكهروضوئية | 24 كيلو واط |
| الأعلى. جهد الإدخال (Voc) | 550V | |
| نطاق جهد التشغيل MPPT | 120-550V | |
| عدد MPPT/السلاسل لكل MPPT | 4月2日 | |
| الحد الأقصى لطاقة الإدخال لكل MPPT | 6 كيلو واط | |
| الأعلى. المدخلات الحالية لكل MPPT | 27A | |
| الأعلى. تيار الدائرة القصيرة - لكل MPPT | 40A | |
| على-الشبكة (الاتجاه الثنائي) | طاقة الإدخال المقدرة (ثنائية الاتجاه) | 15 كيلو واط |
| تصنيف الإدخال الحالي (ثنائي الاتجاه) | 62.5A | |
| الأعلى. طاقة إدخال التيار المتردد المستمرة | 20 كيلو واط | |
| الأعلى. تيار إدخال التيار المتردد المستمر | 83.3A | |
| تي دي آي | <3% | |
| تصنيف جهد الشبكة | 120/240 فولت، 208 فولت (L1، L2، شمال) 50/60 هرتز | |
| عامل الطاقة | 0.8السابقة. 0.8المتأخرة | |
| معلمات البطارية (ثنائية الاتجاه) | نوع البطارية | LiFePO4 |
| نطاق جهد البطارية | 75-480 فولت تيار مستمر | |
| تصنيف جهد البطارية | 204.8 فولت تيار مستمر | |
| الأعلى. تيار الشحن/التفريغ | 75A | |
| وضع الاتصال BMS | يمكن/485 | |
| النسخ الاحتياطي-إخراج (إخراج التيار المتردد) | جهد الخرج المقدر (L-L) | 120/240 فولت، 208 فولت (L1، L2، شمال) 50/60 هرتز |
| طاقة الخرج/التيار (L-L) | التصنيف: 15 كيلو واط / 62.5 أمبير؛ | |
| جهد الخرج المقدر (L-N) | 120 فولت (يسار، شمال) 60 هرتز | |
| معلمات المولد (إدخال التيار المتردد) | تصنيف جهد إدخال التيار المتردد | 120/240 فولت (L1، L2، شمال) 60 هرتز |
| الأعلى. تيار إدخال التيار المتردد | 79.2A | |
| الأعلى. طاقة إدخال التيار المتردد | 19 كيلو واط | |
| كفاءة | كفاءة الذروة | 97.00% |
| الأعلى. كفاءة MPPT | 99.90% | |
| كفاءة شحن/تفريغ البطارية | 96.00% | |
| حماية | الحماية الداخلية | ✔مفتاح تيار مستمر ✔حماية الاتصال العكسي PV ✔حماية الاتصال العكسي للبطارية |
| ✔حماية الدائرة القصيرة للخرج- ✔حماية الجهد الزائد للخرج ✔حماية ARC | ||
| ✔كشف مقاومة العزل ✔كشف التيار المتبقي ✔حماية ضد -الجزيرة | ||
| حماية الطفرة | الطاقة الكهروضوئية من النوع الثالث، والنوع الثالث من التيار المتردد | |
| نوع الضميمة | اكتب 4X | |
| المعلمات العامة | نطاق درجة حرارة التشغيل | -22 درجة فهرنهايت ~+140 درجة فهرنهايت (لا يوجد تخفيض أقل من 113 درجة فهرنهايت) |
| تبديل الوقت | <20MS | |
| نطاق الرطوبة النسبية | >3000 متر ديراتينغ | |
| وضع التبريد | التبريد الطبيعي | |
| تواصل | واي فاي / جي بي آر إس | |
| المواصفات الميكانيكية | أبعاد العاكس (الطول*العرض*الارتفاع) (مم) | 840*680*200 |
| الوزن الصافي (كجم) | 58.5 | |
| أبعاد الشحن (الطول*العرض*الارتفاع) (مم) | 1075*895*365 | |
| الوزن الإجمالي (كجم) | 71 | |
| فترة الضمان | 5 سنوات قياسية (10/15 سنة اختيارية) | |
التطبيقات
العاكس مناسب لمجموعة واسعة من أنظمة الطاقة الشمسية، بما في ذلك:
- أنظمة تخزين الطاقة الشمسية السكنية
- المباني التجارية والمستودعات
- أنظمة الطاقة الاحتياطية للأحمال الحرجة
- عمليات التثبيت خارج الشبكة-والمناطق النائية
- أنظمة الطاقة الشمسية الهجينة مع دعم المولدات
إن تكوينها المرن يجعلها خيارًا عمليًا للأسواق التي يختلف فيها استقرار الشبكة أو يكون استقلال الطاقة فيها أولوية.
التعليمات
س: هل هو مناسب للتطبيقات السكنية أو التجارية؟
ج: يصلح لكليهما. يتم استخدام العاكس بشكل شائع في أنظمة تخزين الطاقة السكنية والفيلات والمنازل الكبيرة، بالإضافة إلى التطبيقات التجارية الخفيفة مثل المكاتب والمحلات التجارية والمستودعات الصغيرة.
س: هل يدعم إدخال المولد؟
ج: نعم. يشتمل العاكس على منفذ إدخال مخصص للمولد، يدعم ما يصل إلى 19 كيلو وات من طاقة إدخال التيار المتردد. يتيح ذلك للنظام العمل بشكل موثوق في المناطق ذات الشبكات غير المستقرة أو حالات انقطاع التيار الكهربائي الممتدة.
س: هل يمكن مراقبة النظام عن بعد؟
ج: نعم. يدعم العاكس اتصال WiFi وGPRS، مما يسمح للمستخدمين والقائمين على التركيب بمراقبة أداء النظام، وتدفق الطاقة، ومعلومات الأعطال عن بعد من خلال منصة المراقبة.
س: ما هو الضمان المقدم؟
ج: الضمان القياسي هو 5 سنوات. تتوفر ضمانات اختيارية ممتدة لمدة 10 سنوات و15 سنة عند الطلب، اعتمادًا على متطلبات المشروع.
س: ما هو الدعم الفني الذي يقدمه المورد؟
ج: نحن نقدم الوثائق الفنية الكاملة، ومخططات الأسلاك، وإرشادات التشغيل، والدعم الفني عن بعد. تتوفر أيضًا خدمات OEM/ODM ودعم الموزعين للشركاء على المدى الطويل-.
