لمشاريع المطابقة والتكامل المتوسطة-إلى-الكبيرة

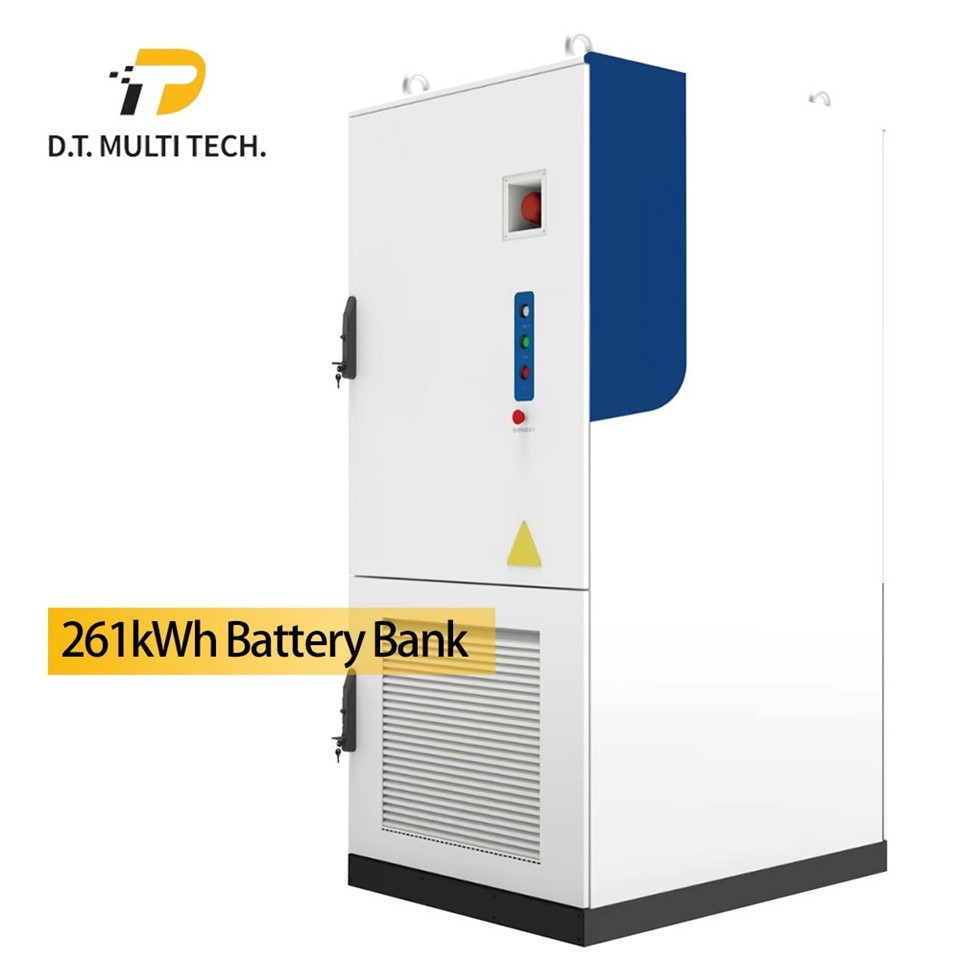

تم تصميم نظام تخزين الطاقة التجاري هذا للمشاريع التجارية والصناعية المتوسطة والكبيرة حيث تعد سعة الطاقة الأعلى ودورات يومية طويلة وقابلية تطوير النظام أمرًا بالغ الأهمية. بسعة خزانة واحدة-تبلغ261.25 كيلوواط ساعةوهو بمثابة لبنة بناء موحدة للمجمعات الصناعية والمصانع والمراكز اللوجستية وتطبيقات الشبكات الصغيرة الموزعة التي تتطلب نشرًا مستقرًا ومتكررًا لتخزين الطاقة.
بدلاً من استهداف المنشآت الصغيرة المستقلة، تم تصميم هذا النظام لدعمهاالمشروع-مستوى تخزين الطاقة، حيث تعمل الخزانات المتعددة بالتوازي لتوفير أداء يمكن التنبؤ به، وعمر خدمة طويل، واقتصاديات دورة الحياة المحسنة.
مصمم خصيصًا لمشروع-النشر التجاري على نطاق واسع
بالنسبة لمقاولي EPC ومطوري مشاريع الطاقة، تعد مساحة التثبيت واتساق النظام وقابلية التوسعة من الاعتبارات الرئيسية. توفر خزانة تخزين طاقة البطارية هذه كثافة طاقة عالية ضمن مساحة صغيرة تبلغ تقريبًا1.4 m²، مما يسمح بنشر سعة أعلى دون زيادة تعقيد الموقع.
تدمج الخزانة وحدات البطارية، والإدارة الحرارية، وأنظمة الحماية، وواجهات الاتصال في وحدة خارجية واحدة مصنفة -، مما يقلل من أعمال التكامل في الموقع-ويحسن كفاءة الإنشاء عبر المشروعات- المتعددة.
معلمات بطارية التيار المستمر
| غرض | مواصفة |
|---|---|
| نوع خلية البطارية | إل اف بي 314 آه |
| تكوين حزمة البطارية | 52.25 كيلووات ساعة / 1P52S |
| تصنيف حماية الحزمة | IP65 |
| تكوين نظام البطارية | 261.25 كيلووات ساعة / 1P260S |
| تصنيف النظام العاصمة الجهد | 832 فولت تيار مستمر |
| نطاق الجهد العاصمة | 728 – 936 فولت تيار مستمر |
معلمات جانب التيار المتردد
| غرض | مواصفة |
|---|---|
| طاقة التيار المتردد المقدرة | 125 كيلوواط |
| الحد الأقصى لطاقة التيار المتردد | 137 كيلو واط (دقيقة واحدة متواصلة) |
| التشوه التوافقي الحالي للتيار المتردد (THDi) | أقل من أو يساوي 3% |
| مكون العاصمة | < 0.5% Ipn |
| تصنيف جهد الشبكة | 400 فولت تيار متردد / 3P + N + PE |
| نطاق تعديل معامل القدرة | -1 إلى +1 |
| تردد الشبكة المقدر | 50 هرتز / 60 هرتز |
معلمات النظام
| غرض | مواصفة |
|---|---|
| أقصى كفاءة للنظام | أكبر من أو يساوي 89% |
| معدل الشحن/التفريغ | 0.5P |
| عمق التفريغ (وزارة الدفاع) | 95% |
| دورة الحياة | أكبر من أو يساوي 8000 دورة |
| وقت تبديل الشحن/التفريغ | < 100 ms |
| واجهات الاتصالات | إيثرنت/RS485 |
| تصنيف حماية النظام | IP55 |
| طريقة التبريد | التبريد السائل النشط |
| نطاق درجة حرارة التشغيل | -25 درجة إلى +55 درجة |
| الرطوبة النسبية | 5% - 95% رطوبة نسبية، غير-تكاثف |
| مستوى الضوضاء | أقل من أو يساوي 75 ديسيبل |
| الحد الأقصى لارتفاع التثبيت | أقل من أو يساوي 2000 م (انحراف أعلى من 2000 م) |
| نظام الحماية من الحرائق | كشف الدخان ودرجة الحرارة + إخماد حرائق الهباء الجوي (مستوى العبوة ومستوى الكتلة) + الحماية من حرائق المياه |
| أبعاد النظام (العرض × العمق × الارتفاع) | 1050 × 1350 × 2400 ملم |
| وزن | 2620 كجم |
التطبيقات النموذجية
يعد نظام تخزين الطاقة التجاري بقدرة 261 كيلووات في الساعة مناسبًا تمامًا لما يلي:
- حلاقة الذروة التجارية والصناعية ونقل الأحمال
- أنظمة تخزين الطاقة الشمسية الكهروضوئية + البطاريات
- الطاقة الاحتياطية للمصانع ومراكز البيانات والمباني التجارية
- مشاريع تخزين الطاقة Microgrid
- تخزين الطاقة الموزعة لمجمعات الأعمال والمناطق الصناعية
مصمم للاستخدام التجاري-.
بالنسبة لمعظم المشترين التجاريين والصناعيين، تعد دورة الحياة واحدة من المعايير الأولى التي يقومون بتقييمها، لأنها تحدد بشكل مباشر العائد الحقيقي على الاستثمار في مشروع تخزين الطاقة. تم تصميم هذا النظام لتقديم ما يزيد عن أو يساوي 8000 دورة شحن وتفريغ بعمق تفريغ يصل إلى 95%، مما يضعه بقوة في فئة -معدات تخزين الطاقة التجارية طويلة العمر.
من الناحية العملية، يعني هذا أن البطارية يمكنها الاستمرار في الدوران اليومي لمدة تزيد عن عشر سنوات في ظل سيناريوهات ذروة الحلاقة النموذجية، أو تحويل الأحمال، أو الاستهلاك الذاتي للطاقة الشمسية-.بالنسبة لمقاولي EPC والمشغلين التجاريين، فإن دورة الحياة التي تزيد عن أو تساوي 8000 دورة تترجم إلى تكلفة تخزين منخفضة المستوى (LCOS)، وعدد أقل من عمليات الاستبدال، وأكثر استقرارًا-اقتصاديات المشروع على المدى الطويل. إنه عامل حاسم للمواقع التي من المتوقع أن يعمل فيها نظام تخزين الطاقة كل يوم، وليس فقط كنسخة احتياطية عرضية، مما يجعل هذه المعلمة واحدة من أقوى نقاط القيمة للنظام في التطبيقات التجارية العالمية الحقيقية-.
التعليمات
س: يُصنف هذا النظام على أنه نظام تجاري لتخزين الطاقة. ما هي التطبيقات التي تناسبها بشكل أفضل؟
ج: تم تصميم هذا النظام خصيصًا للتطبيقات التجارية والصناعية (C&I)، بما في ذلك الحلاقة القصوى، وتحويل الأحمال، والطاقة الشمسية الكهروضوئية + تكامل التخزين، والطاقة الاحتياطية، ومشاريع الشبكات الصغيرة. إن سعة الخزانة الفردية التي تبلغ 261.25 كيلووات في الساعة-والهندسة المعمارية القابلة للتطوير تجعلها مناسبة للمصانع والمباني التجارية والمجمعات الصناعية ومشاريع تخزين الطاقة الموزعة.
س: ما هو العمر المتوقع للنظام في ظل التشغيل العادي؟
ج: يدعم النظام ما يزيد عن أو يساوي 8000 دورة شحن وتفريغ بعمق تفريغ يصل إلى 95%. في ظل ظروف التشغيل التجارية النموذجية، مثل ركوب الدراجات يوميًا لذروة الحلاقة أو الاستهلاك الذاتي للطاقة الشمسية-، يُترجم هذا إلى أكثر من 10 سنوات من التشغيل المستقر.
س: ما مدى سرعة تبديل النظام بين وضعي الشحن والتفريغ؟
ج: زمن تبديل الشحن والتفريغ أقل من 100 مللي ثانية، مما يضمن الاستجابة السريعة لدعم الشبكة وإدارة الأحمال وتطبيقات الطاقة الاحتياطية.
س: ما هي مخرجات الطاقة المقدرة والحد الأقصى للنظام؟
ج: يتمتع النظام بمخرج طاقة تيار متردد قدره 125 كيلووات ويمكنه توفير ما يصل إلى 137 كيلووات بشكل متواصل لمدة دقيقة واحدة، مما يسمح له بالتعامل مع أحمال الذروة قصيرة المدى -في التطبيقات التجارية.
س: ما هي الشهادات والمعايير التي يتوافق معها النظام؟
ج: يتوافق النظام مع المعايير الدولية والإقليمية الرئيسية، بما في ذلك GB/T 36276، GB/T 34120، GB/T 34131، UN38.3، IEC 62477، IEC 61000، IEC 62619، IEC 63056، UL 9540A، و EN 50549، مما يدعم نشر المشاريع العالمية.
