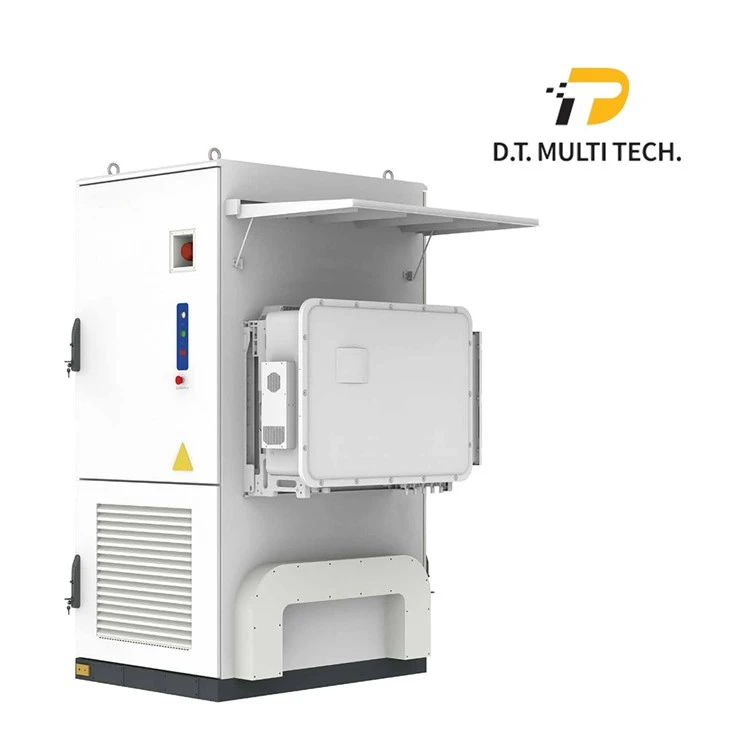

خزانة هجينة مبردة سائلة-.
تم بناء نظام تخزين الطاقة التجاري هذا حول أبنية الخزانة الهجينة السائلة-المبردة، غرض-مصمم لمشاريع تخزين الطاقة التجارية والصناعية (C&I) الصعبة. من خلال دمج نظام البطارية، والعاكس الهجين، والمدخلات الكهروضوئية، ونظام الإدارة البيئية، والإدارة الحرارية في خزانة واحدة تم اختبارها في المصنع-، فإنه يقلل من واجهات النظام ويقلل من مخاطر التكامل على-الموقع.
يدعم النظامطاقة خرج تتراوح من 75 كيلووات إلى 125 كيلووات مع قدرة طاقة تصل إلى 261 كيلووات في الساعة، مما يوفر كثافة طاقة عالية في مساحة صغيرة الحجم. يضمن التبريد السائل المتقدم التشغيل المستقر تحت الحمل المستمر ودرجات الحرارة المحيطة العالية، مما يجعله مناسبًا بشكل خاص لتطبيقات مثل الحلاقة القصوى، وتحسين استهلاك الطاقة الكهروضوئية الذاتية-، والطاقة الاحتياطية والتفاعل مع الشبكة. بالنسبة لمقاولي EPC، ومتكاملي الأنظمة، ومطوري المشاريع، فإن هذا يترجم إلى نشر أسرع وأداء يمكن التنبؤ به وحل قابل للتطوير محسّن للتشغيل التجاري على المدى الطويل-.
تعزيز التكامل العاكس الهجين
بالمقارنة مع أنظمة تخزين الطاقة التجارية التقليدية التي تركز على مزيج بسيط من البطاريات وأجهزة الكمبيوتر، فقد تم تصميم هذا الحل مع التركيز بشكل أقوى علىالتكامل العاكس الهجين. يدعم النظامتشغيل الطاقة الكهروضوئية والشبكة والبطارية ضمن منصة واحدة، مما يسمح بإدارة الطاقة ديناميكيًا وفقًا لملفات تعريف التحميل في الموقع وظروف الشبكة.-
تتيح بنية العاكس الهجين المدمجة-مع قنوات MPPT المتعددة ونطاق الجهد الكهروضوئي الواسع تكوينات مرنة للصفيف الكهروضوئي وتحسين الاستخدام العام للطاقة الشمسية. وهذا يجعل النظام قابلاً للتكيف مع هياكل الأنظمة التجارية والصناعية المختلفة، سواء كان نموذج استهلاك الطاقة الكهروضوئية-الذاتي الأول-، أو حلاقة الذروة مع تفاعل الشبكة، أو التشغيل المختلط مع متطلبات النسخ الاحتياطي.
بيانات المنتجات
| خزانة البطارية | |||||
| نوع الخلية | لفب / 314 آه | ||||
| تكوين الحزمة | 52.25 كيلووات ساعة / IP52S | ||||
| تكوين النظام | 261 كيلووات/ساعة / IP260S | ||||
| تصنيف الجهد العاصمة | 832V | ||||
| نطاق الجهد العاصمة | 728 ~ 936 V | ||||
| الأعلى. معدل الشحن/التفريغ | 0.5P | ||||
| الأعلى. عمق التفريغ | 100% (25 ± 2 درجة) | ||||
| دورة الحياة | أكبر من أو يساوي 8000 دورة | ||||
| المدخلات الكهروضوئية | |||||
| الأعلى. طاقة الإدخال | 150 كيلوواط | 160 كيلوواط | 200 كيلو واط | 200 كيلو واط | 250 كيلو واط |
| نطاق الجهد الكهروضوئي | 150 ~ 950 V | ||||
| MPPT | 10 | ||||
| الأعلى. المدخلات الحالية | 42A*10 | ||||
| جانب التيار المتردد | |||||
| طاقة الإخراج المقدرة | 75 كيلو واط | 80 كيلوواط | 99.9 كيلو واط | 100 كيلوواط | 125 كيلو واط |
| تصنيف الجهد المتردد | 400 V | ||||
| نطاق جهد التيار المتردد | ±15% | ||||
| نوع الشبكة | 3 واط + ن + بي | ||||
| التردد المقدر | 50 هرتز / 60 هرتز | ||||
| عامل الطاقة | 0.99/-0.8 - +0.8 | ||||
| تي دي آي | أقل من أو يساوي 3% | ||||
| نسبة العاصمة | <0.5% Ipn | ||||
| عام | |||||
| الأعلى. كفاءة الرحلة ذهابًا وإيابًا | 0.9 | ||||
| تواصل | مودبوس تكب / إب | ||||
| نظام إخماد الحرائق | الهباء الجوي | ||||
| تصنيف الدخول | IP55 | ||||
| تبريد | التبريد السائل + تبريد الهواء القسري | ||||
| درجة حرارة التشغيل | -25 درجة ~ 55 درجة (ديراتينج بعد 45 درجة) | ||||
| تصنيف مكافحة التآكل | C4 (C5 اختياري) | ||||
| رطوبة | 0~95% رطوبة نسبية (غير -تكثيف) | ||||
| ارتفاع | 3000 م (خفض السرعة فوق 2000 م) | ||||
| الأبعاد (العرض*العمق*الارتفاع) | 1,050*1,350*2,400 ملم | ||||
| وزن | 2600 كجم | ||||
| السلامة/EMC | UN38.3، IEC62619، IEC63056، IEC62477-1، IEC61000-6-2/4 | ||||
| رمز الشبكة | EN50549-1/-10، EN50549-2/-10، G99، VDE4105، NRS097، C10/11 | ||||
نظام تبريد سائل متطور
تعد الإدارة الحرارية أحد أهم العوامل التي تؤثر على أداء وعمر نظام تخزين الطاقة التجاري. ويتبنى هذا مجلس الوزراء أنظام تبريد سائل مدمج مع تبريد الهواء القسري، مصمم خصيصًا لتطبيقات المطابقة والتشغيل (C&I) عالية-والطويلة-المدة.
يسمح تصميم التبريد الأمثل للنظام بالعمل بشكل موثوقدرجات الحرارة المحيطة العالية وظروف التحميل المستمرمما يجعلها مناسبة للبيئات الصناعية حيث تكون التحديات الحرارية شائعة. حتى أثناء فترات الذروة للشحن والتفريغ، يظل نظام البطارية ضمن نطاق التشغيل الآمن والفعال.
- بالنسبة لمقاولي EPC وأصحاب المشاريع، هذا يعني:
- عمر أطول لدورة البطارية
- انخفاض تدهور الأداء مع مرور الوقت
- انخفاض وتيرة الصيانة ومخاطر التشغيل
- تحسين توفر النظام لتطبيقات توليد الإيرادات-مثل أوقات الذروة والاستجابة للطلب
ومن خلال دمج التبريد السائل على مستوى النظام، يوفر نظام تخزين الطاقة التجاري هذا موثوقية أعلى وأداء يمكن التنبؤ به وتكلفة إجمالية أقل للملكية عبر دورة حياة المشروع الكاملة.
بنية هجينة -سائلة ذات تكامل عالي-مبردة
على عكس أنظمة تخزين الطاقة التجارية التقليدية التي تعتمد على أجهزة الكمبيوتر الشخصية المنفصلة وخزائن البطاريات، يعتمد هذا الحل أبنية هجينة -سائلة عالية التكامل-ومبردة، يجمع بين نظام البطارية والعاكس الهجين والمدخلات الكهروضوئية ونظام الإدارة البيئية والإدارة الحرارية في خزانة واحدة. يعمل هذا التصميم على تقليل تعقيد النظام بشكل كبير-وعبء العمل الهندسي في الموقع، وهو ما يمثل اهتمامًا رئيسيًا لمقاولي EPC ومالكي المشاريع.
بالدمجالتبريد السائل مع تبريد الهواء القسري، يحافظ النظام على درجة حرارة تشغيل ثابتة ويحد من انحراف درجة حرارة الخلية في حدود 3 درجات، حتى في ظل التشغيل المستمر للطاقة العالية-. يؤدي هذا إلى تحسين تناسق البطارية بشكل مباشر، وإطالة عمر الدورة وتعزيز موثوقية النظام على المدى الطويل-. وفي الوقت نفسه، يتيح نطاق الإدخال الكهروضوئي الواسع وتصميم -MPPT المتعدد تكوينات مرنة للصفيف الكهروضوئي، مما يتيح الاستخدام الفعال لتوليد الطاقة الشمسية في المشاريع التجارية.
بالمقارنة مع أنظمة البطاريات التقليدية-المبردة بالهواء أو البطاريات المعيارية، فإن هذانظام تخزين الطاقة التجارييوفر كثافة طاقة أعلى، وتركيبًا أبسط، وأداء أكثر قابلية للتنبؤ به عبر دورة حياة المشروع الكاملة، مما يجعله مناسبًا بشكل خاص للتطبيقات التجارية والصناعية الصعبة حيث تعد الموثوقية ومستوى التكامل والتكلفة الإجمالية للملكية أمرًا بالغ الأهمية.
التعليمات
س: ما هي التطبيقات التي تم تصميم نظام تخزين الطاقة التجاري هذا من أجلها؟
ج: تم تصميم هذا النظام خصيصًا للتطبيقات التجارية والصناعية (C&I)، بما في ذلك استهلاك الطاقة الكهروضوئية الذاتية-والطاقة الاحتياطية والاستجابة للطلب ومحطات شحن السيارات الكهربائية ومشاريع الطاقة الموزعة. وهي مناسبة لكل من أنظمة البطاريات الكهروضوئية المتصلة بالشبكة-والهجينة.
س: ما هو العمر المتوقع لدورة البطارية؟
ج: في ظل ظروف التشغيل القياسية (25 ±2 درجة، عمق التفريغ 100%)، يوفر نظام البطارية ما يزيد عن أو يساوي 8000 دورة، مما يجعلها مناسبة للتشغيل التجاري طويل الأمد- مع أداء يمكن التنبؤ به.
س: كيف يتم التعامل مع السلامة من الحرائق في النظام؟
ج: يدمج النظام نظام إخماد حريق الهباء الجوي، مما يوفر استجابة سريعة وحماية فعالة من الحرائق داخل الخزانة دون إتلاف المكونات الإلكترونية.
س: هل يمكن توصيل خزانات متعددة بالتوازي؟
ج: نعم. يتميز النظام بتصميم معياري وقابل للتوسيع يدعم التشغيل المتوازي، مما يسمح بتوسيع السعة والطاقة لتلبية متطلبات المشروع المتزايدة.
س: ما هي الشهادات والمعايير التي يتوافق معها النظام؟
ج: يتوافق النظام مع المعايير الدولية الرئيسية، بما في ذلك UN38.3، IEC 62619، IEC 63056، IEC 62477-1، IEC 61000-6-2 / 6-4، وما إلى ذلك. ضمان السلامة والامتثال لـ EMC وقابلية تطبيق المشروع عالميًا.
